Переделка автомобильного усилителя AUDISON VRX6-420

Дважды мне приходилось незначительно переделывать усилитель AUDISON для исключения встроенного кроссовера на канале "C". Дело в том, что его внутренняя схема коммутации построена так, что этот кроссовер на этом канале не может быть отключен. А иногда надо. Для этого в усилителе ОБЯЗАТЕЛЬНО изымается один из модулей, либо заглушка, вставленная вместо него и на одной из плат припаиваются две перемычки. Перемычки на плате можно посмотреть здесь фотографии (~340Kb), а вот какой блок нужно изымать - не помню. Но если такой усилитель попадется в мои шаловливые ручки - загляну и уточню.

Comments

Есть ли возможность полностью сделать директ каналов А и B ?
если да, напишите мне пожалуйста на alexanseli@yahoo.com

Насколько я помню, у него штатными органами управления можно такое сделать. Если нужно напрочь "пообрывать" ему все фильтры и коммутаторы - тогда при помощи паяльника.

Приветствую,Дмитрий!
Штатниками у меня не получилось, паять я умею и в электронике начальные знания есть,но их к сожалению не хватит ,чтоб вычислить самому где обрывать. Как раз в моем случае очень нужно обойти все фильтры. Потому как использовать буду с Pioneer p9 с процом в паре.
Если Вам не составит больших усилий, помогите мне с этим вопросом,больше совета спросить не у кого,даже в Чернове отморозили...

Alex

Помогу, если будет усилитель под рукой. Сейчас их на складе нет, поэтому ничего не подскажу. Если появятся - обновлю эту страничку. Но, увы, не от меня это зависит. А Вы, как я понимаю, далековато от С-Петербурга находитесь?

Попробовали переделать по Вашему совету.
Получилось !
кстати удалять нужно модуль PRM-3 или заглушку(перемычку)вместо него
на канале С.
Еще раз спасибо за идею !!!

ps Если появятся идеи по полному обходу фильтров,на каналах А и В, напишите сюда еще раз.
с ув Аlex

В руки мне попался AUDISON VRX6-420 и, как и обещал, я запустил в него свои ручки.

Что же мы делаем с усилителем, навешивая перемычки? Мы, не мудрствуя лукаво, размыкаем штатный тракт передачи сигнала, изымая перемычки PRM3A, PRM3B и PRM3C соответственно переделываемому каналу, и подаем на вход собственно усилителей сигнал с входных разъемов.

Первое, на что хочется обратить внимание, это на то, что же мы делаем с усилителем, навешивая перемычки. Изначально у этого усилителя есть возможность переключения режима входов баланс/небаланс. Наш метод переделки лишает возможности использовать балансный режим. Это может быть критично для систем, которые собираются в автомобилях с повышенным уровнем электромагнитных помех. В таком случае стоит либо отказаться от подобной переделки, либо проверить правильность подключения общего провода и заземления оплеток кабелей - это отдельная тема, и очень обширная (кто сталкивался - подтвердит) и здесь мы ее раскрывать не будем. Если же без балансного входа не обойтись - разбирайтесь более подробно. У меня же, увы, такой возможности нет.

Во-вторых, по классической схемотехнике на входе усилителя непременно должны стоять разделительные конденсаторы для защиты от постоянного напряжения на входе. Если добавлять перемычки, то входные разъемы усилителя напрямую подключаются к регуляторам уровня в блоках LA, LB, и LC соответственно (см. блок-схему). Поскольку я не срисовывал схему этих блоков, то не могу сказать, есть ли после регуляторов уровня дополнительные разделительные емкости. На практике при корректном подключении такой "косячок" не сказывается, поскольку у большинства современных головных устройств на выходах также присутствуют разделительные конденсаторы.

Если же Вы таки решились осуществить такую переделку, то читайте дальше.

На общей фотографии внутренностей усилителя видны названия и расположение блоков, которые нас интересуют, это: PRM3A, PRM3B, PRM3C, VRX6CD и VRX6CS (последний находится на фотографии выше VRX6CD и его название скрыто). Блоки PRM3A, PRM3B и PRM3C могут быть блоками, а могут быть перемычками, как в сфотографированной модификации. В любом случае, при навешивании перемычек на какие-либо каналы соответствующий разъем должен быть СВОБОДНЫМ! Для канала A - вынуть все из гнезда PRM3A, для канала B - из PRM3B, для C - из PRM3C.

Канал A. Одна перемычка соединяет точки "AR" и "1R" на блоке VRX6CD (фотографии vrx6cd.1.jpg и vrx6cd.2.jpg). Вторая пермычка соединяет точки "AL" и "L" на тех же фотографиях. На фотографии vrx6cd.2.jpg надписи около точек видны плохо. Если смотреть слева направо - "1R", "L", "2R", "2L". Сами точки - это "золоченые" штырьки разъема, которые можно увидеть с другой стороны платы (у Вас же есть сам усилитель ;) Точка "1R" - это его первый вывод (квадратная контактная площадка на плате). Остальные - в ряд вправо от него.

Канал С. Можно сразу посмотреть на фотографию этих перемычек (~340Kb). Для настоящих фанатов: одна перемычка соединяет точку "CR" на фотографии vrx6cs.1.jpg с точкой "CR" на фотографии vrx6cs.2.jpg, а вторая - точку "CL" на фотографии vrx6cs.1.jpg с точкой "CL" на фотографии vrx6cs.2.jpg.

Канал В. Получается не очень удобно, т.к. перемычки оказываются между двумя разными блоками. Одна перемычка соединяет точку "BR" на vrx6cs.1.jpg (корявая надпись очень похожа на "8R") c точкой "2R" на vrx6cd.2.jpg, а вторая - точку "BL" на vrx6cs.1.jpg с точкой "2L" на vrx6cd.2.jpg.

Если Вы хотите, чтобы усилитель не боялся постоянного напряжения на входе, вместо перемычек следует ставить конденсаторы. Это могут быть (в порядке убывания качества звучания) пленочные полистирольные (MKP), пленочные полиэтилентерефталатные (MKT ), неполярные электролитические. Рабочим напряжением - от 25 вольт, а вот необходимую емкость не скажу. Может быть и 1 мкф хватит, а может и 10 мкф будет недостаточно. Номинал можно уточнить либо на слух, по воспроизведению низких частот, либо посчитать, но для этого придется разбираться со схемой регуляторов LA, LB, LC.

Итак. Вы все еще хотите переделывать?! Искренне желаю успехов, но не забывайте, что все это делается на свой страх и риск, и в гарантийный ремонт после такого вторжения Ваш усилитель могут попросту не взять. Кроме того, мною проверялся только канал C, а два других - только найдены требуемые точки. И НЕ ЗАБЫВАЙТЕ ПРО БЛОКИ/ПЕРЕМЫЧКИ PRM3, которые нужно вынимать!!! Удачи!

Картинки:

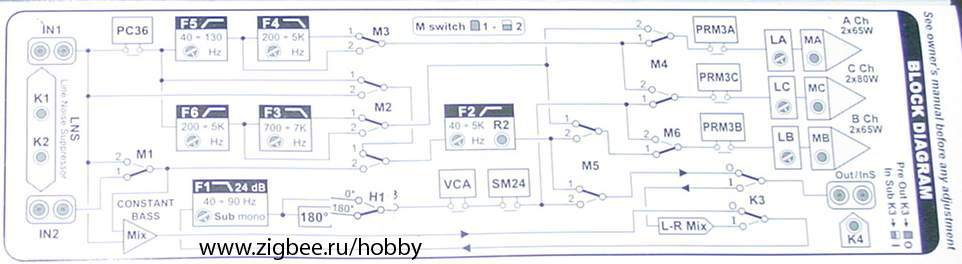

Блок-схема усилителя(~35Kb)

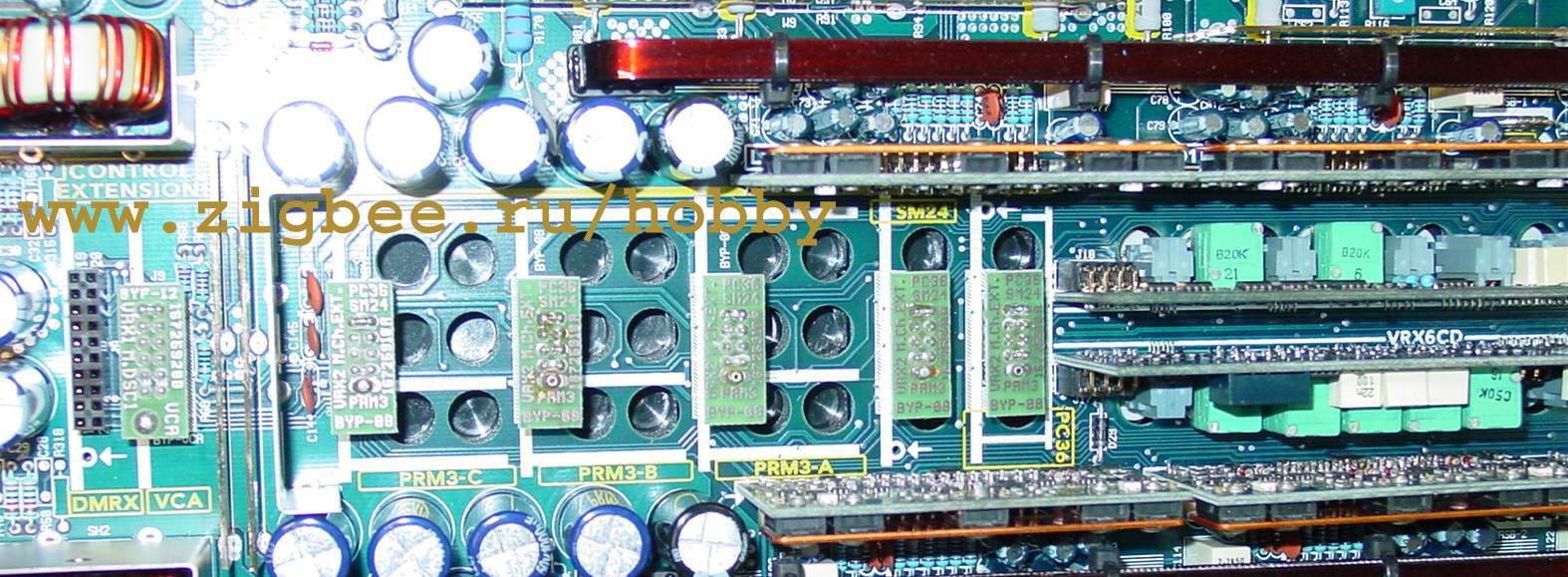

Общий вид(~200Kb)

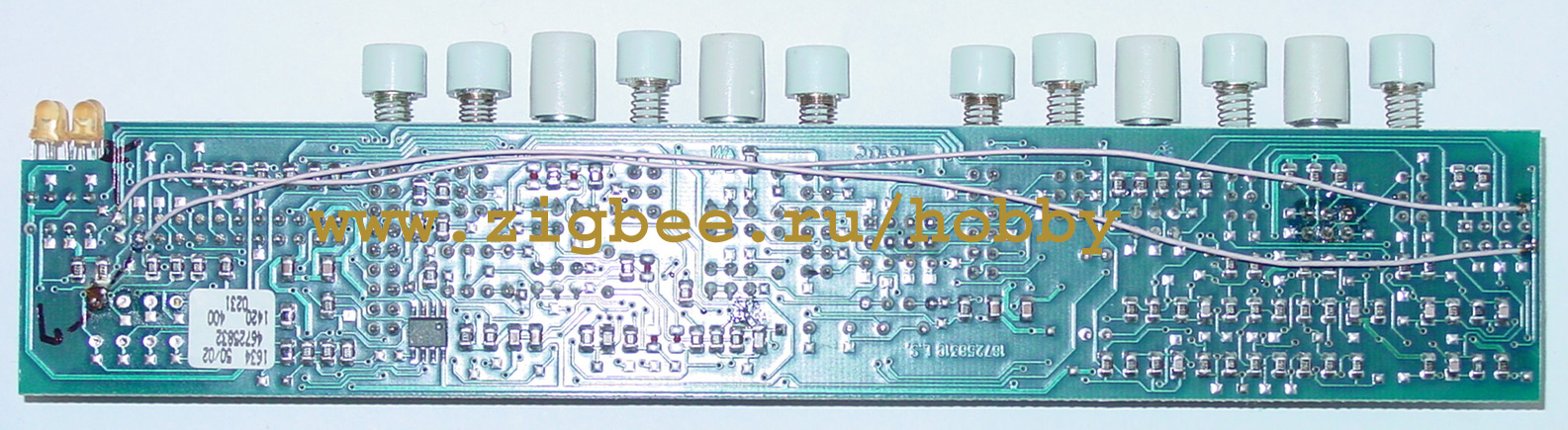

Готовые перемычки на канал C(~340Kb)

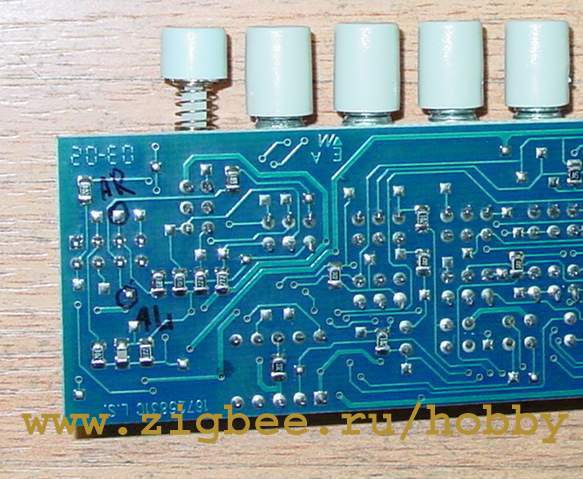

Левая часть платы VRX6CD(~55Kb)

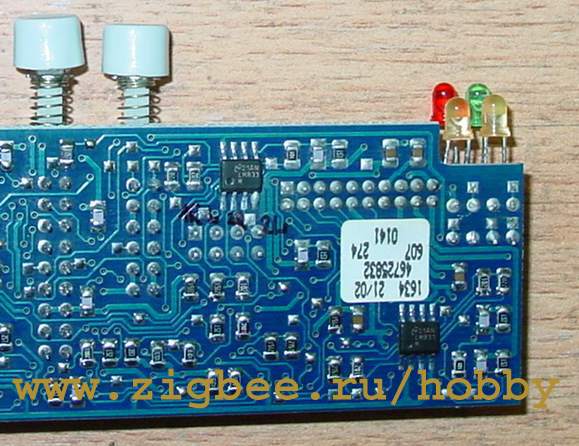

Правая часть платы VRX6CD(~57Kb)

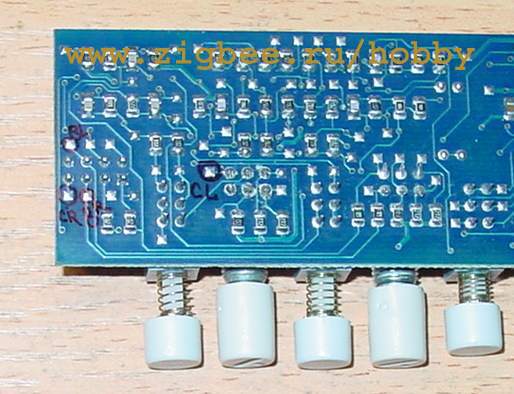

Левая часть платы VRX6CS(~41Kb)

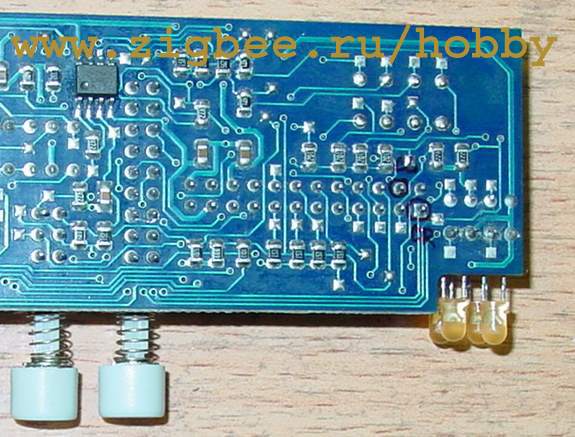

Правая часть платы VRX6CS(~53Kb)

Моральная поддержка осуществлялась тов. parahod :)

Давно не заходил сюда .А тут офигел просто :)
Dmitry, не ожидал ,что кто-то может так откликнуться! реально был поражен , до этого половину "Московских специалистов" передергал, в ответ только умные фразы---этот усилитель переделке не подлежит ни в каком варианте!...

После праздников обязательно попробую все сделать и отпишу ,что получилось.
